Das Rittal-System und Anschaffungskriterien

Brandschutz und Löschen in großen wie kleinen Datacenter

| Redakteur: Ulrike Ostler

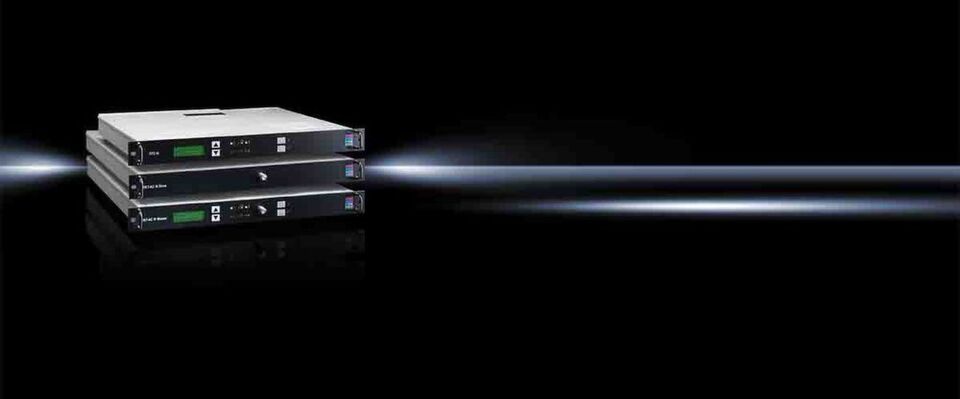

Auch wenn diese Geräte nicht brandgefährlich ausschauen: Die Rittal-Serie "DET-AC III" dient der Brandfrüherkennung und -löschung.
Auch wenn diese Geräte nicht brandgefährlich ausschauen: Die Rittal-Serie "DET-AC III" dient der Brandfrüherkennung und -löschung. (Bild: Rittal)

Die Gefahr eines Brandes gehört zu den elementaren Bedrohungsszenarien für den IT-Betrieb. Die entscheidende Komponente in jedem Sicherheitskonzept ist die Brandfrüherkennung, damit es gar nicht erst zu einem größeren Feuer kommt. Rittal hat zusammengestellt, welche Konzepte es zum Brandschutz auf Rack-Ebene und welche Kriterien bei der Auswahl geeigneter Lösungen gibt.

Was löst überhaupt ein Feuer aus? In der Brandursachenstatistik des Institut für Schadenverhütung und Schadenforschung (IFS) sind in den vergangenen Jahren die elektronischen Komponenten immer wieder Hauptverursacher für Brände aller Art. Wenn es in Rechenzentren brennt, sind es meist kleine Schwelbrände, die durch defekte Kondensatoren, Netzteile oder sonstige Kurzschlüsse ausgelöst werden.

Vor der Entscheidung für ein Brandschutzsystem steht die Anforderungsanalyse: Hierbei wird ermittelt, welche Auswirkungen ein Datenverlust auf die laufenden Geschäftsprozesse hat. Betreibt ein Unternehmen zum Beispiel einen Online-Shop, muss der Ausfallsicherheit, zu der auch der Brandschutz gehört, höchste Priorität eingeräumt werden; denn ein IT-Ausfall führt hier direkt zu Umsatzverlusten.

Im nächsten Schritt ist zu entscheiden, ob ein Löschsystem für den gesamten Raum benötigt wird oder ob ein System auf Rack-Ebene ausreicht. Raumlösungen können eine Reihe von Investitionen nach sich ziehen: Soll zum Beispiel ein Raum mit Stickstoff geflutet werden, wird eine zusätzliche Druckentlastung benötigt und es sind Maßnahmen für den Personenschutz zu treffen.

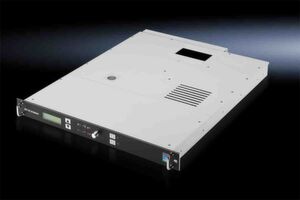

Das Brandmelde- und Löschsystem DET-AC III von Rittal ist zum Einbau in geschlossene Server-Schränke geeignet.
Das Brandmelde- und Löschsystem DET-AC III von Rittal ist zum Einbau in geschlossene Server-Schränke geeignet. (Bild: Rittal)

Bei kleinen IT-Anwendungen mit einer geringen Anzahl an Server-Schränken ist es häufig sinnvoller, den Brandschutz auf Ebene der IT-Racks zu implementieren. Hierfür sind eine Reihe von Brandmelde- und Löschsystemen zum Einbau in geschlossene Server-Schränke, wie die Rittal Produktfamilie „DET-AC III“, am Markt verfügbar. Diese Lösungen bestehen meist aus einer Brandfrüherkennungsanlage sowie einem Aktivlöschsystem und lassen sich in der 19-Zoll-Ebene des IT- Racks montieren.

Rechtzeitiges Erkennen ist das A und O

Um einen Entstehungsbrand im frühen Stadium zu erkennen, ist neben hochsensiblen Rauchmeldern ein aktives Rauchansaugsystem von großer Bedeutung. Ein solches ermöglicht die frühzeitige Erkennung eines Brandes.

Hierbei ist darauf zu achten, dass die Luft aus dem gesamten Server-Schrank überwacht wird. Dies geschieht durch die Brandfrüherkennungsanlage, die die Luft kontinuierlich über ein integriertes Rohrsystem ansaugt und diese über die beiden Rauchmelder führt. Das Rohrsystem wird im Server-Schrank verlegt und mit mehreren Bohrungen versehen. Die Verlegung des Rohres und die Positionierung der Bohrungen sind in Abhängigkeit zu der Luftzirkulation im Server-Schrank auszuführen.

Wird auf ein aktives Rauchansaugsystem verzichtet, kann dies zur Folge haben, dass ein Brand erst in einem fortgeschrittenen Stadium erkannt wird. Besonders dann, wenn die Kühlung der Serverschränke eine horizontale Luftführung innerhalb des Racks erzeugt, kann es lange dauern, bis ein entstehender Rauch tatsächlich am Rauchmelder ankommt und einen Alarm erzeugt.

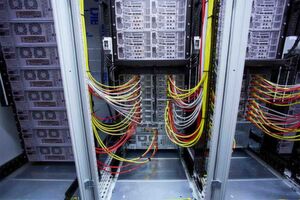

Die Brandfrüherkennungsanlage saugt kontinuierlich Luft über ein integriertes Rohrsystem an und wobei sie im Fall des Rittal-Systems über zwei Rauchmelder führt. Es wird Luft aus dem gesamten Server-Schrank überwacht.
Die Brandfrüherkennungsanlage saugt kontinuierlich Luft über ein integriertes Rohrsystem an und wobei sie im Fall des Rittal-Systems über zwei Rauchmelder führt. Es wird Luft aus dem gesamten Server-Schrank überwacht. (Bild: Rittal)

Das richtige Löschmittel

Um die IT nach durchgeführter Löschung wieder schnell verfügbar zu machen, ist es wichtig, dass das Löschmittel die Elektronik nicht beeinträchtigt. So darf das Löschmittel nicht leitend sein und keine Rückstände hinterlassen. Wasser oder Aerosollöschmittel erfüllen diese Anforderungen nicht.

Für die Löschung von IT-Anwendungen werden bevorzugt Inertgase wie Argon oder Stickstoff oder chemische Löschmittel wie „Novec 1230“ eingesetzt, deren Löschwirkung durch die Verdrängung des Sauerstoffes erzielt wird. Letzteres entzieht der Flamme Wärme und ist dabei weder korrosiv noch elektrisch leitend. Zudem ermöglicht Novec 1230 eine Bevorratung auf kleinem Raum im IT-Rack.

Löschen mit Erfolg

Neben einer ausreichenden Menge an Löschmittel muss eine ausreichende Dichtigkeit des IT-Racks gegenüber der Umgebung gegeben sein. Sowohl der Server-Schrank als auch eventuell angereihte Kühleinheiten dürfen keine Öffnungen aufweisen. Kabel- und Rohreinführungen müssen ebenso abgedichtet werden wie eingelegte Bodenelemente zum Rahmen und zueinander.

Es dürfen nur Kühllösungen eingesetzt werden, die keine Luft mit der Umgebung austauschen. Durch diese Maßnahmen wird sichergestellt, dass die zum Löschen notwendige Konzentration von Novec 1230 im Schrank erreicht und für den vorgegebenen Zeitraum gehalten wird.

Das Rittal Brandmelde- und Aktivlöschsystem DET-AC III bevorratet zwei Liter des Löschmittels in einem 19-Zoll Einschub mit nur einer Höheneinheit. Diese Menge reicht, um ein Volumen von 2,8 Kubikmeter zu löschen. Dies wurde durch den VdS, einer Prüfinstitution mit den Schwerpunkten Brandschutz und Sicherheit, geprüft und bestätigt.

Automatisierte Stromabschaltung wichtig!

Trotz aller Maßnahmen wird keine komplette hermetische Abdichtung erreicht und die Konzentration des Löschmittels fällt im Schrank in einer gewissen Zeit wieder ab. Da dies eine höhere Dichte als Luft hat, geschieht dies zuerst im oberen Bereich des Schrankes.

Innerhalb der Haltezeit – die Zeit, in der eine löschfähige Konzentration innerhalb des gesamten Schutzbereiches aufrecht zu erhalten ist – müssen die elektrischen Komponenten von der Energieversorgung getrennt werden. Dies kann automatisiert mit einer schaltbaren Power Distribution Unit (PDU) in Kombination mit einem Monitoring-System erfolgen. Geschieht dies nicht, kann es zu einem erneuten Entfachen eines Brandes kommen.

Einen positiven Einfluss auf eine homogene Verteilung des Löschmittels und somit auf eine längere Haltezeit hat eine horizontale Luftzirkulation des Kühlsystems.

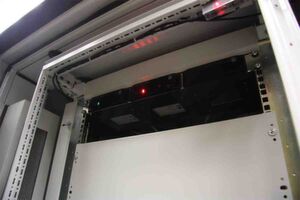

Für die Wartung einer Löschanlage ist es hilfreich, wenn Techniker über eine USB-Schnittstelle bequem und ohne Ausbau des 19-Zoll-Einschubs auf die Komponenten zugreifen können.
Für die Wartung einer Löschanlage ist es hilfreich, wenn Techniker über eine USB-Schnittstelle bequem und ohne Ausbau des 19-Zoll-Einschubs auf die Komponenten zugreifen können. (Bild: Rittal)

Weitere Kriterien für eine Kaufentscheidung

Damit der Brandschutz auch während und nach einem Stromausfall noch aktiv ist, sollte die Lösung über eine eingebaute Notstromversorgung mit Akkus verfügen. Beispielsweise überbrückt DET-AC III von Rittal bis zu vier Stunden ohne Netzspannung.

Für mehr Sicherheit und um Fehlalarme zu vermeiden, sollte das Rauchansaugsystem zweistufig ausgelegt sein. In der ersten Stufe erkennen hoch empfindliche optische Sensoren frühzeitig kleinste Rauchpartikel und lösen einen Voralarm aus. Verfügbare Lösungen arbeiten zum Beispiel mit einem Wert ab 0,25 Prozent Lufttrübung/m, um eine mögliche Brandentwicklung zu entdecken. Erfasst auch der zweite Melder Rauch, kommt es zum Hauptalarm und zur automatischen Löschung.

Anbindung an Alarmsysteme

Schließlich sollte eine Integration an bestehende Alarmierungssysteme im Rechenzentrum und der Haustechnik möglich sein. Die DET-AC III von Rittal ermöglicht darüber hinaus durch die integrierte CAN-Bus Schnittstelle eine direkte Anbindung an das Monitoring System CMC III, welches unter anderem die Protokolle http, SNMP, MODBUS ITCP und OPC-UA unterstützt.

Für die Wartung der Löschanlage ist es hilfreich, wenn der Techniker über eine USB-Schnittstelle bequem und ohne Ausbau des 19-Zoll-Einschubs auf die Komponenten zugreifen kann. So ausgerüstet, gewinnt die IT-Umgebung deutlich an Ausfallsicherheit und auch die Geschäftsführung kann den Punkt „Risiko-Management“ mit einem Plus versehen.

Das Brandmelde- und Löschsystem DET-AC III von Rittal ist zum Einbau in geschlossene Server-Schränke geeignet.
