Liquid Cooling Unit Direct Expansion

Kühlung von Rittal für Server-Schränke lässt IT mehr Platz

| Redakteur: Ulrike Ostler

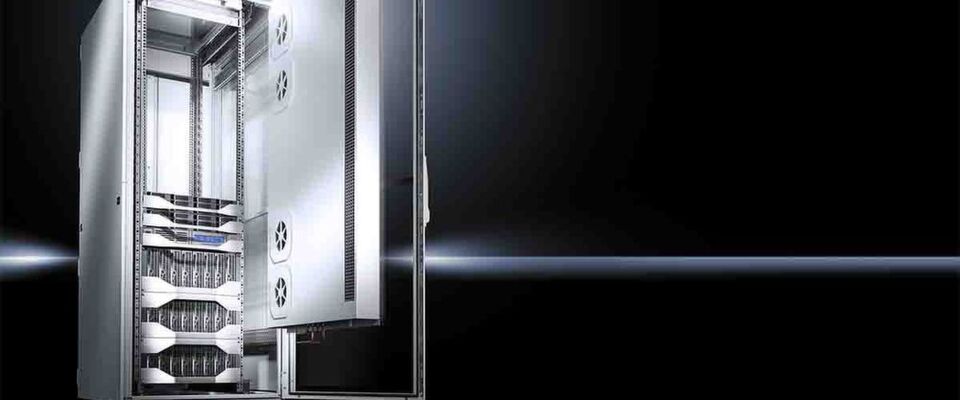

Das Rittal-Produkt LCU DX bietet als Split-Kühlgerät eine kältemittelbasierende Schrankkühlung und ist in den Leistungsklassen bis 3 und bis 6,5 kW lieferbar.
Das Rittal-Produkt LCU DX bietet als Split-Kühlgerät eine kältemittelbasierende Schrankkühlung und ist in den Leistungsklassen bis 3 und bis 6,5 kW lieferbar. (Bild: Rittal GmbH & Co. KG)

Das Produkt „LCU DX“ (Liquid Cooling Unit Direct Expansion) von Rittal bietet als Split-Gerät eine kältemittelbasierende und geräuscharme IT-Schrankkühlung. In den Leistungsklassen 3 Kilowatt und 6,5 Kilowatt lieferbar, eignet es sich für kleine IT-Installationen und wurde zum Einbau in „TS“- IT-Racks und in das „Micro Datacenter“ des Herstellers entwickelt.

Wer Rittal auf der CeBIT 2016 besuchte, konnte das Produkt schon sehen; jetzt ist es lieferbar: Mit dem Seitenkühlgerät LCU DX bietet Rittal eine zusätzliche Lösung im Leistungssegment unter 10 Kilowatt für die Kühlung von TS IT Netzwerk-/Server-Racks an.

Das bislang verfügbare Gerät ist für die Montage auf dem Dach konzipiert, bei dem die Abwärme in den Raum abgegeben wird. Das neue IT-Kühlgerät LCU DX arbeitet dagegen mit einem im Außenbereich montierten Verflüssiger, wodurch weder Abwärme noch Geräusche in den Server-Raum gelangen.

Das Produkt besteht aus einer Inneneinheit mit per bürstenlosem Gleichstrommotor drehzahlgeregelten EC-Lüftern zur Montage im IT-Rack sowie einem Inverter-geregelten Verdichter für den Außenbereich. Der Einbau der Inneneinheit erfolgt seitlich in einem 800 Millimeter breiten TS IT-Server-Schrank oder im Micro Datacenter.

Einsatz für Inverter-geregeltem Verdichter

Die Kühlung unterstützt die klassische „front to back“-Luftführung der 19-Zoll-Einbauten: Hierbei wird kalte Luft vor die Geräte geblasen und von Lüftern im rückwärtigen Bereich angesaugt. Die erwärmte Luft wird dann über den Wärmetauscher geführt und so wieder gekühlt.

Mithilfe eines Inverter-geregelten Verdichters hält das Kühlgerät die Kaltluft konstant auf der eingestellten Server-Zulufttemperatur, die dadurch lediglich geringe Abweichungen von etwa zwei Kelvin aufweist. Der Vorteil: Die konstante Anpassung der Kühlleistung an die Verlustleistung im Rack optimiert den Energieverbrauch für die Kühlung, so dass die Kosten für den IT-Betrieb sinken. Den Sollwert für die Server-Zulufttemperatur stellt der Administrator über ein Bedienelement ein, das im IT-Schrank montiert wird.

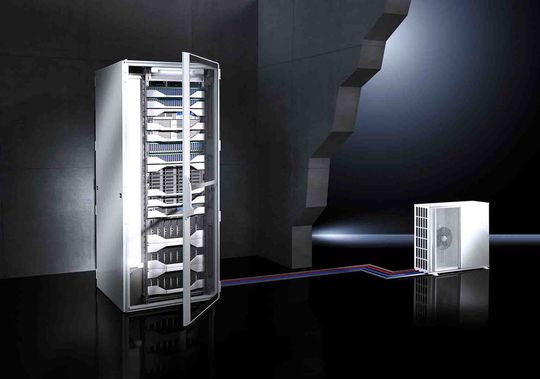

Das Rittal Kühlsystem LCU DX besteht aus einer Inneneinheit mit drehzahlgeregelten EC-Lüftern (bürstenloser Gleichstrommotor) zur Montage im IT-Rack sowie einem Inverter-geregelten Verdichter für den Außenbereich.
Das Rittal Kühlsystem LCU DX besteht aus einer Inneneinheit mit drehzahlgeregelten EC-Lüftern (bürstenloser Gleichstrommotor) zur Montage im IT-Rack sowie einem Inverter-geregelten Verdichter für den Außenbereich. (Bild: Rittal GmbH & Co. KG)

Das IT-Kühlgerät LCU DX ist in den Leistungsklassen 3 und 6,5 Kilowatt jeweils auch in einer redundanten Variante verfügbar. Diese für höchste Ausfallsicherheit ausgelegte Lösung verfügt über zwei Außeneinheiten, aber nur eine Inneneinheit.

In der Inneneinheit ist ein Wärmetauscher mit zwei Kältekreisen, zwei Stromversorgungen und zwei separaten Regelungen vorhanden. Eine automatische Stör- und Betriebsstundenumschaltung erhöht die Sicherheit in IT-Umgebungen, die rund um die Uhr laufen müssen. Eventuelle Störmeldungen leitet das System an die „Rittal CMC III“ Monitoring-Lösung weiter.
