Side POD bietet bis zu 12 HE für vertikales Patchen und Kabelführung

Luftleitbleche in Siemon-Schränken erlauben Seitenkühlung

| Redakteur: Ulrike Ostler

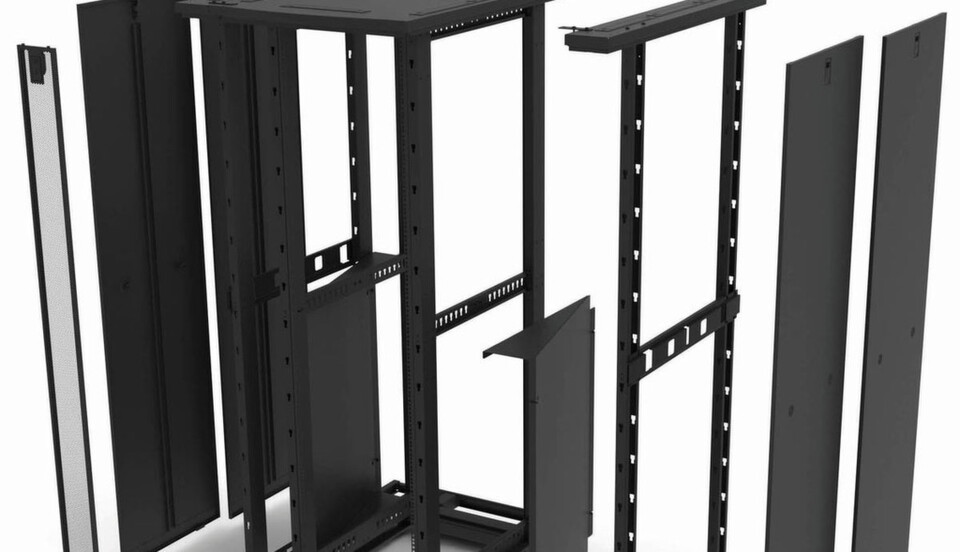

Das Side-POD-System von Siemon eignet sich insbesondere für die Seitenkühlung und EoR-Konfigurationen.
Das Side-POD-System von Siemon eignet sich insbesondere für die Seitenkühlung und EoR-Konfigurationen. (Bild: Siemon)

Siemon bringt mit „Side POD“ einen IT-Schrank mit Luftleitblech auf den Markt, der insbesondere für seitlich belüftete Aktivtechnik und End-of-Row (EoR) Konfigurationen in Rechenzentren vorgesehen ist.

Das Modell Side POD ergänzt die 1200 Millimeter tiefen „Versa POD“-Schränke (VP2) des Herstellers und schafft bei Verwendung von seitlich belüfteten Switchen, wie der Nexus 7018 Serie von Cisco, den nötigen Abstand für eine korrekte Luftstromführung und verbesserte Kühlung. Die optionalen Bleche erzeugen einen Luftstrom und lenken diesen so, dass die Kühlwirkung unterstützt wird. Sie lassen sich zu beiden Seiten montieren und leiten den Luftstrom vom Kalt- zum Warmgang.

Dazu Alberto Zucchinali, Data Centre Solutions und Services Manager bei Siemon in den Regionen Europa, Naher Osten und Afrika: „In den heutigen Rechenzentren finden zunehmend große Switches mit seitlicher Belüftung Verwendung, die vielfach in End-of-Row-Konfigurationen eingesetzt werden. Während diese Switches mehr Platz und eine bessere Zugriffsmöglichkeit für das Kabelmanagement an der Vorder- und Rückseite des Equipments bieten, ist es schwierig, eine optimale Luftstromführung aufrechtzuerhalten.“

In das Modell Side POD lassen sich Luftleitbleche jedoch einbauen, um die kalte Luft zur Ansaugseite des Switches zu lenken und die Abluft entsprechend zum Warmgang. Werden EoR-Schränke am Ende der Schrankreihe um Side POD ergänzt, lassen sich Zero-U Panel in voller Größe nutzen. Dadurch stehen bis zu zwölf Höheneinheiten für vertikales Patchen und/oder vertikale Kabelführung mit hoher Kapazität zur Optimierung der EoR-Funktionalität zur Verfügung.

Weitere Vorteile

Für den Side POD können VP2 Seitenteile genutzt werden. Dabei werden die Seitenwände des EoR-Schrankes einfach abgenommen und an den Side POD montiert.

Die Türen des Schrankmodells besitzen eine abschließbare Schnappverriegelung, die sich leicht mit einem Finger betätigen lässt. Im Schrankdach sind mehrere Kabel-Eintrittsöffnungen vorhanden, um die Kabel von oben in den Zero-U Bereich zu führen. Bei Bedarf können Bürstenleisten daran befestigt werden.

Die abgewinkelte Bauform der Luftleitbleche macht es möglich, diese im Zero-U Bereich zwischen VP2 Schränken zu montieren und unterstützt sowohl die seitliche Belüftung als auch Entlüftung zwischen benachbarten Schränken. Der Vorzug der modularen Luftleitblechen von Siemon gegenüber der Mehrzahl vergleichbarer Lösungen besteht nach Herstellerangaben darin, dass sechs der acht verfügbaren Zero-U Bereiche – das entspricht 75 Prozent – sich gleichzeitig zum Patchen und zur Kabelführung nutzen lassen.

Side POD mit Luftleitblech ist mithilfe der numerischen Strömungsmechanik (Computational Fluid Dynamics – CFD) bereits vollständig validiert worden und hat ihre Leistungsfähigkeit unter extremen Einsatzbedingungen unter Beweis gestellt.
