Besseres Schaltschrankklima Wärmestress ade: Intelligente Luftführung spart bis 23 Prozent Energie

Ein Horrorkabinett für elektronische Bauteile im Schaltschrank bedeutet massiven Wärmestress und schließlich den Kollaps. Ein Verdrahtungssystem mit intelligenter Luftführung unterbindet nicht nur den Wärmestress, sondern ermöglicht gegenüber traditionellen Verdrahtungssystemen eine Energie-Einsparung bei der Schaltschrankkühlung von bis zu 23 Prozent.

Anbieter zum Thema

Rittal GmbH & Co. KG

Stäubli Fluid Connectors

dtm Datentechnik Moll GmbH

Friedrich Lütze GmbH

Bauteile und Leistungselektronik im Schaltschrank werden heute immer kleiner und effizienter. Das Problem: Die Wärmeverlustleistungen verringern sich nicht. Angesichts der zunehmenden Zahl von Bauteilen auf immer engerem Raum nimmt die Wärmeentwicklung im Schaltschrank sogar kontinuierlich zu.

Die Situation ist paradox: die Bauteile im Schaltschrank werden effizienter, jedoch müssen dafür leistungsfähigere Kühlgeräte installiert werden. Mehr Schaltschränke bedeutet also mehr installierte Kühlgeräte und diese sind wiederum verantwortlich für steigende Energiekosten.

Bildergalerie

Bildergalerie mit 9 Bildern

Die Problematik mit dem Wärmestress verschärft sich zudem durch die sogenannten „Hot-Spots“. Das sind Bereiche in denen sich – angesichts der räumlichen Nähe mehrerer wärmeproduzierender Bauteile – die Wärmeprobleme multiplizieren. Kann man diese Bauteile aus konstruktiven Gründen nicht räumlich entkoppeln und kommt strömungstechnisch noch ein verminderter Luftstrom hinzu, dann kann sich kurzfristig ein lokales Temperaturniveau von über 45 Grad bilden.

Neue Perspektiven für die Schaltschrankklimatisierung

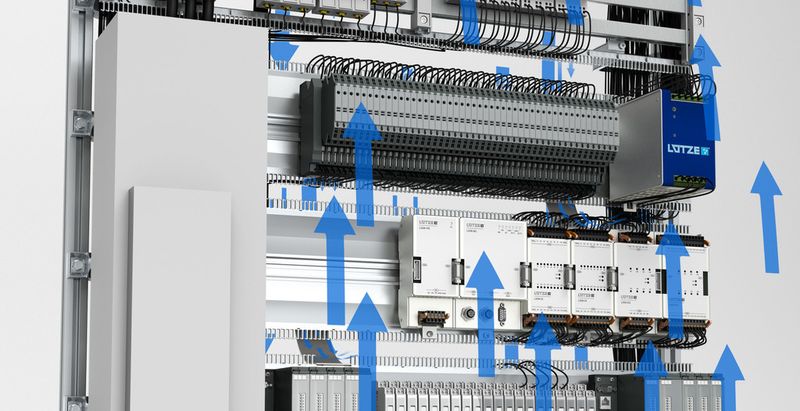

Für Bauteile, die sich in diesem „Hot-Spot“ befinden, ist der Wärmekollaps programmiert. Schaltschrankklimatisierung ist hier also ein Muss. Neben den aktiven Maßnahmen zur Schaltschrankkühlung, zum Beispiel durch ein Dachkühlgerät, rücken häufiger passive Kühlmethoden wie das „LSC-Airstream“ Verdrahtungssystem von Lütze in den Fokus.

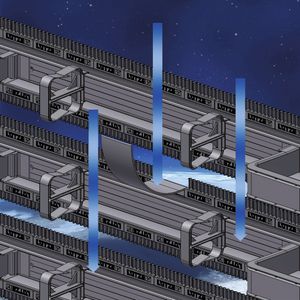

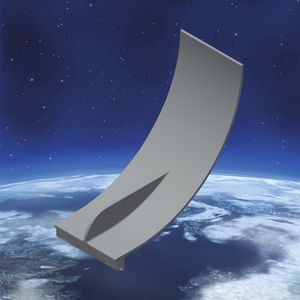

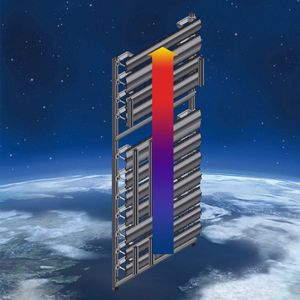

Lütze setzt im Rahmen der „Green Carbody Allianz“ auf eine passive Kühlung. Mit dem LSC–Airstream Schaltschranksystem wird dank einer strömungsoptimierten Kühlluftführung verhindert, dass es zu extrem hohen Temperaturen und Wärmenestern im Schaltschrank kommen kann. So muss weniger aktiv gekühlt werden. Versuche im Rahmen der Green Carbody Allianz unter der Federführung von Volkswagen belegen eine Energie-Einsparung von 23 Prozent mit dem intelligenten Verdrahtungsrahmen.

Aber auch die Schaltschrankhersteller haben die Leistungsfähigkeit ihrer Kühlgeräte deutlich verbessert. Namhafte Schaltschrankhersteller, die Systempartner in der Green Carbody Allianz sind, entwickeln heute Klimageräte, welche die Kühlluft bedarfsgerecht und mit minimalem Aufwand zur Verfügung stellen. Zusätzlich kann die Steuerung der Klimageräte über eine Energie-SPS erfolgen, so dass eine Regelstrategie energetisch optimal auf die momentanen Anlagenerfordernisse gefahren werden kann.
