Die standsichere Bodenkonstruktion in Rechenzentren

Anbieter zum Thema

DAXTEN GmbH

dtm Datentechnik Moll GmbH

VON ZUR MÜHLEN'SCHE GmbH

Zwei Beispiele für Doppelböden in Rechenzentren

Wie der Doppelboden sich in Rechenzentren als multifunktionales Bauelement in den Ausbau fügt zeigen zwei internationale Beispiele in denen das Unternehmen Mero – TSK International GmbH & Co. KG mit seinen Produkten und Leistungen mitgewirkt hat.

Das erste Beispiel führt nach Paris. In dieser europäischen Wirtschaftsmetropole boten die IBX Equinix-Rechenzentren bereits ISO-zertifiziert eine Reihe hochwertiger Dienstleistungen zur Unterstützung bei der Datenverarbeitung an. In einem weiteren neu errichteten Rechenzentrum des Unternehmens wurden 6.000 Quadratmeter Doppelboden montiert. Die Tragfähigkeitsanforderung wurde auf eine Punktlast von 5000 N (5 kN) gemäß Laststufe 5 nach DIN EN 12825 festgelegt.

Herausfordernd war die Bauhöhe von 1.100 Millimeter (mm), damit ein definierter Luftstrom sichergestellt werden kann. Aus statischen Gründen wurden die Stützen mit dem Betonuntergrund und die eingesetzten Rasterstäbe jeweils an den Stützenköpfen verschraubt.

Lastsufe 5 gefordert

Die Einstufung der Konstruktion in die Laststufe 5 wie auch in die Verschiebungskasse A war eine Forderung des Kunden, die von Mero-TSK umgesetzt wurde. Diese Verschiebungsklasse begrenzt die Durchbiegung der Gesamtkonstruktion auf < 2,5 mm, im Vergleich zur Verschiebungsklasse B mit einer Durchbiegung zwischen 2,5 und 3,0 mm.

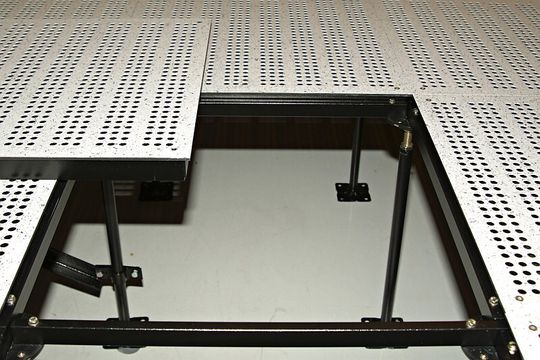

Die Doppelbodenplatte besteht im Kern aus einem hochverdichteten Holzwerkstoff. Die Unterseite ist mit einem verzinkten Stahlblech versehen. In der Anzahl und Position festgelegte Lüftungsplatten (Stahllochplatten) sorgen für die entsprechend von einem TGA-Planer dimensionierte Kühlung beziehungsweise Lüftung.

Der Belag der Doppelbodenplatten besteht aus einem „High Pressure Laminate“ (HPL). Grundlage des Belages ist ein Unterbau, der aus mehreren Papierschichten besteht die mit Melamin- und Phenolharzen durchtränkt sind. Diese Trägerschicht wird anschließend mit einer Deckschicht verpresst. Dadurch entsteht eine hoch kratzfeste, leicht zu pflegende Oberfläche. Sie ist zudem noch antistatisch und widersteht kurzzeitig hohen Temperaturen.

Ergänzendes zum Thema

Resümee und Ausblick

Die Vernetzung unserer Lebensbereiche – Wohnen, Haushalt, Dienstleistung, Verwaltung, Arbeits- und Produktionsstätten – in Verbindung mit einer beschleunigten Entwicklung in der IT-Technik, wird den weiteren Bedarf nach physischen Datenräumen jedweder Größenordnung, vom großen Rechenzentrum bis kleinem Server-Raum, nach sich ziehen.

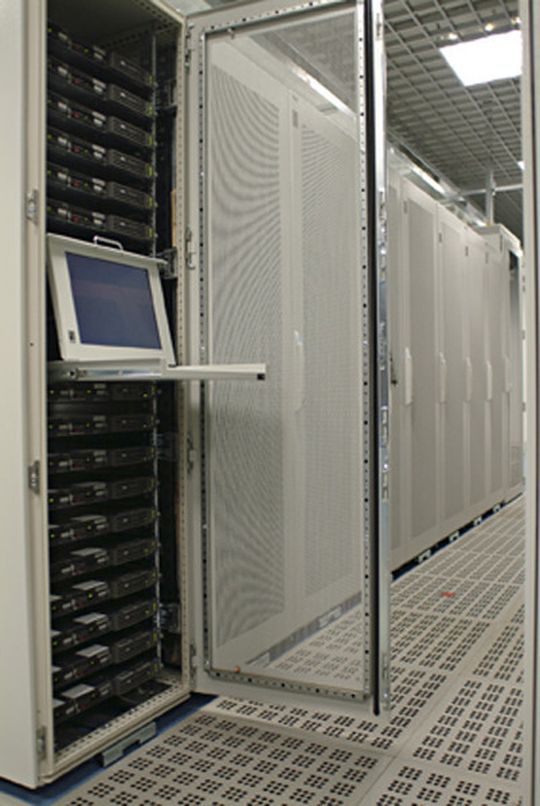

Der Preis um den benötigten Platz und Dichte der Datenmengen zu reduzieren, ist zu bezahlen mit Lösungen die auch die physische Sicherheit der Hardware dauerhaft sicherstellen. Hier zeigt sich die Bedeutung der Schnittstelle mit seiner Verknüpfung von virtuellen Welten, der technischen Gebäude-Ausrüstung und dem Innenausbau von Rechenzentren und Server-Räumen.

Im Innenausbau haben Doppelböden mit ihrem Konstruktionsprinzip an diesem Punkt durchaus auch langfristig eine gute Zukunftsprognose.

Doppelter Boden in China

Ein zweites Beispiel für den Einsatz von Doppelböden ist ein Rechenzentrum für eine große Versicherungsgruppe in Zentralchina, die China Life Insurance (Group) Company. Hier wurde in dem Rechenzentrum, auf einer Fläche von 7.000 Quadratmetern, ein Doppelboden für eine Punktlast von 6 kN eingebaut.

Die Bauhöhe beträgt 800 mm und sorgt mit einem rund 95-prozentigen, freien Querschnitt unterhalb der Tragschicht für den benötigten Bodenhohlraum zur Installation des Lüftungssystems und der Kabeltrassen. Stahlprofile die in der Unterkonstruktion an den Stützenköpfen verschraubt sind, leisten ihren stabilisierenden Beitrag für die Lastabtragung und dienen gleichzeitig zur Aussteifung.

Das Plattenmaterial hier besteht in diesem Fall aus Mineralstoff. Entsprechend den Erfordernissen sind zur unmittelbaren Belüftung ebenfalls Lüftungsplatten, in die Tragschichtebene eingesetzt worden. Auch in diesem Projekt wurde auf die Doppelbodenplatten High Pressure Laminate–Belag appliziert.
