Am besten: investitionssicher, kosten- und dämpfungsoptimiert Das Verkabeln von Datacenter-Switches - nicht nur bei REWE

Anbieter zum Thema

Rosenberger-OSI GmbH & Co. OHG

dtm Datentechnik Moll GmbH

Wenn Digitalisierung und Vernetzung in den Unternehmen voranschreiten, Arbeitsprozesse automatisiert oder von KI-Anwendungen unterstützt werden, dann heißt das vor allem: Mehr Daten in kürzerer Zeit bewegen. Viele Unternehmen erweitern daher ihre Infrastruktur und/oder rüsten auf höhere Bandbreiten von mindestens 400G um. Die REWE Group nutzt die Gelegenheit.

Der Handelskonzern REWE Group modernisiert seine Glasfaser-Vernetzung in drei Rechenzentren an unterschiedlichen Standorten. Teil der Umstellung ist eine neue Transceiver-Technik und zusätzlich die Installation einer neuen Singlemode-Infrastruktur.

Die REWE Group ist einer der führenden deutschen und europäischen Handels- und Touristikkonzerne. Das Management der täglichen Aufgaben, das Erkennen von Konsumtrends und Kundenanforderungen, die Bereitstellung digitaler Services – es gibt unzählige Aufgaben, die nur mit einer zuverlässigen und leistungsfähigen IT zu schaffen sind. Um mit den stetig weiterwachsenden Ansprüchen Schritt zu halten, werden die hauseigenen Systeme kontinuierlich ausgebaut und modernisiert.

Im Rahmen eines solchen Projektes entschied sich der Konzern für die neue Grasfasertechnik. Die Umsetzung erfolgte in Rekordzeit: Obwohl jeweils die vorhandene Infrastruktur angepasst und auch erweitert wurde, konnte die Modernisierung aller drei Standorte in jeweils sechs Wochen abgeschlossen werden, die Projektierung mit eingerechnet. Angeheuert wurde Rosenberger OSI, auch weil man schon lange Geschäftspartnerschaft pflegt.

Effiziente Steckverbindungen

Ein zentraler Baustein des Infrastruktur-Retrofits ist die Installation neuer Switches aus dem Hause Arista, deren Ports auf einen LC-Duplex Patch-Verteiler (CPL) abgebildet werden. Diese Technik hat von allem zwei Vorteile:

• Zum einen werden die Switches lediglich einmal vor Inbetriebnahme final verkabelt. Gepatcht wird ausschließlich im Patch-Verteiler.

• Zum anderen vermeidet eine herkömmliche Verkabelung über Trunks in Patch-Gehäusen und Anschluss der Transceiver mittels Patch-Kabeln den Einsatz von Steckverbindungen nahe der Switches. Diese würden zusätzliche Kosten verursachen und zu einer Dämpfung der Signale auf dem Lichtwellenleiter beitragen.

Erstmals setzte REWE auf „400GBASE-DR4 QSFP-DD“ Singlemode Transceiver, die mit einem „SN-Quad Optical Interface“ ausgestattet sind. [Anm. d. Redaktion:]400GBASE-DR4 ist der Ethernet-Standard für 400 Gigabit pro Sekunde (Gbits/s) über vier parallele Glasfaserpaare (je 100 Gbit/s), typischerweise für bis zu 500 Meter auf Singlemode-Faser und QSFP-DD ist das dazu passende passende Modulformat („Quad Small Form Factor Pluggable – Double Density“), das acht elektrische Lanes bereitstellt und eine hohe Port-Dichte ermöglicht. Kurz: Es handelt sich um ein steckbares Hochgeschwindigkeits-Optikmodul, das 400-Gigabit-Ethernet über mehrere Glasfaserkanäle liefert.

In der ersten Ausbaustufe kamen vier Switch-Blades pro Switch, jedes mit nur sechs anstatt der möglichen acht Transceiver bestückt, zum Einsatz. Im Vollausbau umfasst die Installation acht Switch-Blades je Switch, jedes Blade mit seinen maximal acht Transceivern bestückt, die im 19-Zoll-Rack jeweils 4 HE (Höheneinheiten) belegen.

[Anm. d. Red.:] Solche Transceiver mit SN-Quad Optical Interface - SN („Senko Nano“) Connector ist ein besonders platzsparender Singlemode-Mehrfaserstecker und der Zusatz Quad bedeutet: vier unabhängige Fasern beziehungsweise vier optische Lanes in einem Modul.

Alt und Neu zu: ganz neu

Solche Technik ist seit etwa zwei Jahren auf dem Markt erhältlich, während sich die damit realisierte Methode des „Trunk-Kabel-Direktanschlusses“ (trunk direct attach) bereits seit 30 Jahren bewährt hat. Die vorliegende Verkabelungslösung erfordert werkskonfektionierte Trunk-Steckerpeitschen mit Vierergruppen von SN-Steckern, mit einer entsprechenden Port-Adressierung für den Direktanschluss der Transceiver.

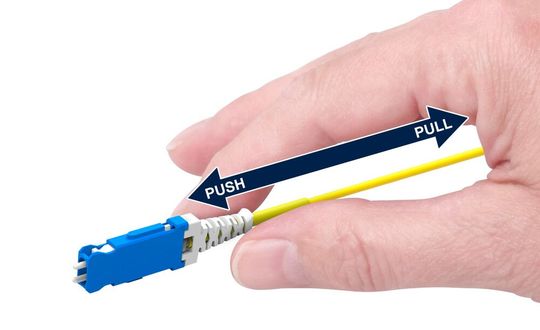

Die neueste, „SN EZ-Flip“ genannte Bauform der SN-Stecker mit optimiertem Push-Pull-Verriegelungsmechanismus ermöglicht es, vor Ort die Polarität zu wechseln, ohne Gefahr zu laufen, die Fasern dabei zu brechen . Die „Preconnect“-Verteilköpfe der Trunks bestehen aus dünnen, gelfreien I-B(ZN)BH Bündeladerkabeln.

[Anm. der Red.:] I-B(ZN)BH-Bündeladerkabel ist eine in Deutschland gängige Bezeichnung aus der Kabelnormung (DIN/VDE) für nicht brennbare, halogenfreie Glasfaserkabel, die aus mehreren Bündeladern bestehen. Die Buchstaben geben Aufbau und Brandschutz an.

I-: Innenkabel (für die Installation innerhalb von Gebäuden).

B: Bündelader-Aufbau (mehrere Faserbündel in einem Kabel).

(ZN): Nichtmetallisch („Zentral Non-metal“), d. h. ohne metallische Zugentlastung.

BH: Halogenfrei + mit verbessertem Brandverhalten (flammbeständig, geringe Rauchentwicklung).

Sie entsprechen der höchstmöglichen Brandschutzklasse B2ca der BauPVO (CPR). Weitere Merkmale sind Zugfestigkeit bis 3000 N und ein integrierter nichtmetallischer Nagetierschutz.

Flexibel ausbaubar…

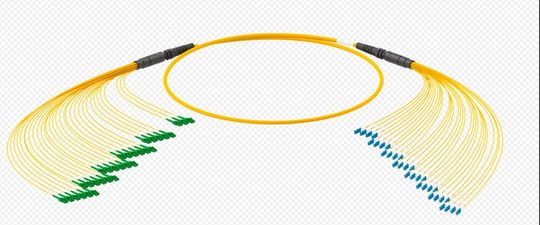

Jeder Switch wird über je 4 64-faserige, 32 SN-Ports umfassende Singlemode-Trunk-Kabel mit dem Patch-Verteiler verbunden, ein Trunk pro Switch-Blade. Zum Start wurden die 4 Blades pro Switch nur mit je sechs anstatt der maximal möglichen acht SN-Quad-Transceiver bestückt. Zudem sind zunächst nur vier der acht möglichen Blades pro Switch eingesetzt.

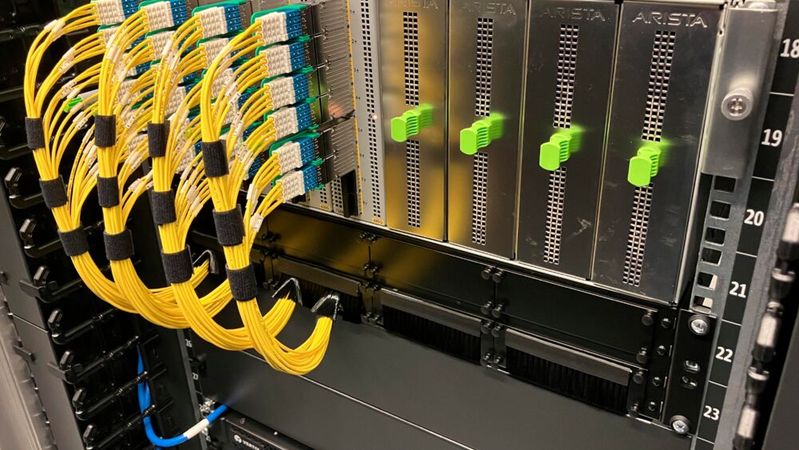

Die SN-Trunk-Peitschen sind jedoch bereits für die höhere Ausbaustufe konfektioniert; die zunächst überzähligen beiden Vierergruppen pro Switch-Blade liegen daher bereits im Inneren der „SMAP-G2 2HE“-Trunk-Aufnahmegehäuse direkt unterhalb der Switches bereit. Werden die Switch-Blades später mit den beiden fehlenden Transceivern nachgerüstet, können diese mit einem einfachen Handgriff mittels der beiden bereitliegenden SN-Steckerpeitschen angeschlossen werden.

…und investitionssichernd

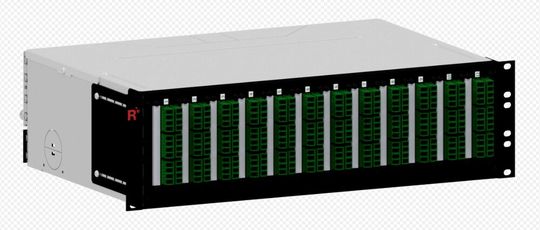

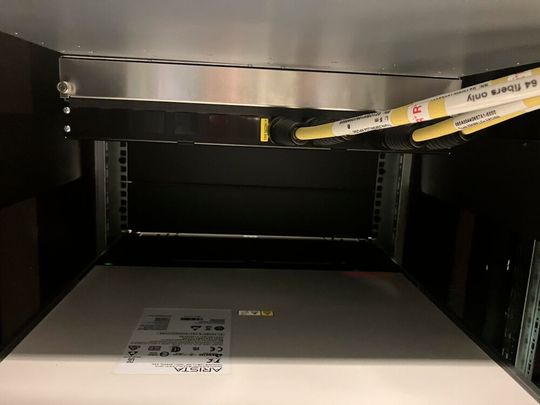

Im Patch-Verteiler sind Preconnect SMAP-G2 SD 19“ 3HE Gehäuse von Rosenberger OSI im Einsatz, welche sich durch die hohe Modularität ihrer Front- und Rückseite und ihres kunststoffreduzierten Designs durch eine niedrige Brandlast auszeichnen. Die modulare Front- und Rückwand ermöglichen die anwenderfreundliche, werkzeuglose Installation weiterer Trunks bei Nachbestückung der Switches mit weiteren Blades.

Das 19-Zoll-Gehäusesystem ist in verschiedenen Varianten mit unterschiedlicher Port-Zahl und -ausführung mit 1, 2, 3 oder 5 HE in 200 oder 300 Millimeter Tiefe erhältlich. Zur servicefreundlichen Montage tragen zum einen der modulare Aufbau bei, als auch die Preconnect-Vierkantschnittstelle, die eine werkzeuglose Befestigung der Trunk-Kabel ermöglichen.

Hinzu kommt eine Vielzahl von leicht austauschbaren Rückwänden zur Kabelabfangung. Zudem ist ein Mischbetrieb von LWL- und Kupferverkabelungen möglich.

Und in Zukunft?

Sollten die Switches bei einem künftigen Technologie-Update gegen Geräte mit einem anderen Steckergesicht ausgetauscht werden, können die Trunks mit ihren SN-Steckerpeitschen auf der Switchseite weiterverwendet werden. Die Teilfrontplatten mit Bürstenleisten in den SMAP-G2 19“ 2HE Trunkaufnahmegehäusen direkt unter den Switchen werden gegen solche mit SN-Kupplungen ausgetauscht .

Mittels hybride SN auf Stecker X Patch-Kabel lassen sich die Trunks weiternutzen. Im Patch-Verteiler muss nichts geändert werden, so dass die hier eingesetzte LWL-Verkabelung einen hohen Investitionsschutz gewährleistet und die Umrüstung mit geringem Aufwand ermöglicht.
