Einrasten aus allen Richtungen Modulares Trägersystem für die Datacenter-Verkabelung von Rosenberger OSI

Anbieter zum Thema

Rosenberger-OSI GmbH & Co. OHG

Stäubli TEC-Systems GmbH Connectors

PQ Plus GmbH

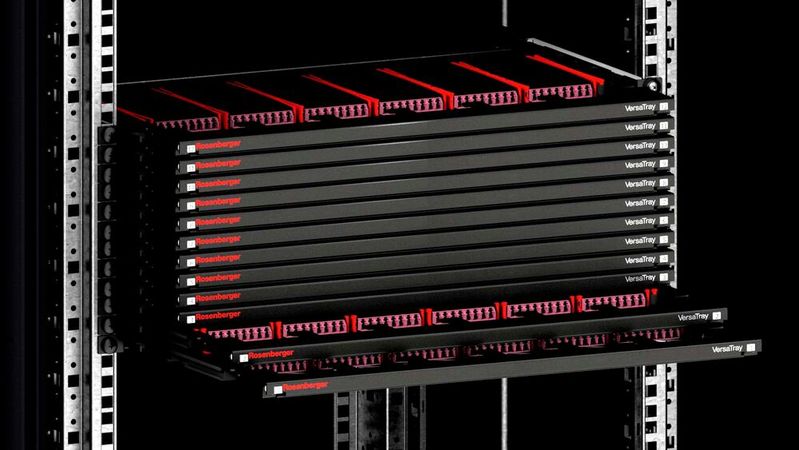

Rosenberger Optical Solutions & Infrastructure (Rosenberger OSI), Anbieter von glasfaserbasierter Verbindungstechnik, Verkabelungsprodukten und Infrastrukturservices stellt mit „Versatray“ ein modulares, nach eigenen Angaben „servicefreundliches“ 19“-Trägersystem für die hochdichte Datenverkabelung in Rechenzentren vor.

Das Design eröffne bis dato unbekannte Möglichkeiten der Zugänglichkeit des Rack-Innenraums und der Anwendung des Pay-as-you-grow-Prinzips, so der Herstller. Basierend auf erweiterbaren Trägerelementen und 1/3 HE-Schubladen kann die Gesamthöhe des Trägersystems jeweils an Kundenbedarfe angepasst werden. Die Granularität des Gesamtsystems von 1/3 HE lässt zu, dass auch minimaler Bauraum innerhalb des Racks nutzbar wird.

Erstmals gezeigt wurde Versatray am Rosenberger auf der Messe „OFC“ in San Diego, die vom 26. bis 28. März 2024 stattgefunden hat. Luis Brücher, Produktmanager bei Rosenberger OSI, erläutert das Besondere des Systems: „Ein herausragendes Merkmal gegenüber anderen Trägersystemen ist die innovative Blattfederführung, die ein Einrasten der Module aus allen Richtungen ermöglicht.“

Dafür besitzen die Schubladen zwei Auszugspositionen, um die Zugänglichkeit zu den von ihnen getragenen faseroptischen Modulen zu steigern. Ebenso ist eine vollständige Entnahme der Schubladen möglich, wobei ein neuartiger halterloser Entriegelungsmechanismus für eine einfache Bedienung sorgen soll.

Bildergalerie

Die einzelnen Tray-Schienen besitzen ein Federelement, welches die Trays bei der Entriegelung etwas nach vorne schiebt. Dies ermöglicht es, das Tray besser greifen zu können und in die gewünschte Position zu ziehen.

Durch das einzigartige Blattfedersystem wird eine werkzeuglose Montage der Module ermöglicht, die sowohl von vorne, von hinten, aber auch von oben erfolgen kann. Auf eine präzise Ausrichtung der Module gegenüber ihren Aufnahmen kann verzichtet werden, wodurch sich die Handhabung deutlich vereinfacht.

Die Verteilköpfe der I-F-Trunks lassen sich direkt in die Adaptermodule integrieren – die Adaptermodule besitzen entsprechende Aufnahmen, was eine optimierte Handhabung bedingt. Die Führung der Patch-Kabel erfolgt durch höheneinheitenneutrale Patch-Kabelführungen, die sich an der Vorderseite einer jeden Schublade befinden.

Möglichkeiten der elektrischen Signalübertragung

Neben den angeführten Varianten zur faseroptischen Verbindungstechnik beinhaltet Versatray auch die Möglichkeit zur elektrischen Signalübertragung. Die hierfür entwickelte 2/3 HE umfassende Schublade besitzt Aufnahmen für RJ45 Keystone-Module sowie für Keystone-Module für die faseroptische Signalübertragung.

Flexibilität und Modularität

Versatray lässt sich mit allen gängigen Kupplungen (LC, SC, MDC, SN, MTP, MDC, E-2000, siehe: Abbildung 4) bestücken und mit RJ45-Keystone-Modulen kombinieren. Die Einschübe können als 6 x 1/6 Module oder 4 x 1/4 Module konfiguriert werden.

Darüber hinaus bietet das System maximale Modularität für den Aufbau individueller Verkabelungsstrukturen, sei es für Direktverkabelung, Modulkassetten oder Spleißungen. Es ist auch für Trunks mit unterschiedlichen Verteilerkopfdurchmessern geeignet und bis zu 4 HE erweiterbar.

Im Detail erreicht Versatray folgende Port-Dichten:

• 72 LC-Duplex oder MTP OCTO-Ports pro Höheneinheit HE, 24 Ports pro 1/3 HE-Trägersystem

• 144 SN Ports pro HE, 48 Ports pro 1/3 HE-Trägersystem

• 216 MDC Ports pro HE, 72 Ports pro 1/3 HE-Trägersystem

Baukastensystem für die Nachrüstung

VersaTray ist ein flexibles Baukastensystem, das bereits ab einer zur Verfügung stehenden Höhe von 1/3 HE eingesetzt werden kann. Das Pay-as-you-grow-Prinzip ermöglicht eine Erweiterung um zusätzliche 1/3 HE, 2/3 HE und 1 HE-Patch-Ebenen-Kit, neben den -Möglichkeiten für 1/4 und 1/6 Kupplungsträger in einem Tray.

Darüber hinaus sind einfache Adaption und Nachrüstung von Patch-Ebenen unter Verwendung des gleichen 1 HE-Trunk-Trägers möglich. Auch bei der Modernisierung der vorhandenen Verkabelung in Rechenzentren im Rahmen von Retrofit-Projekten ist das System problemlos einsetzbar.

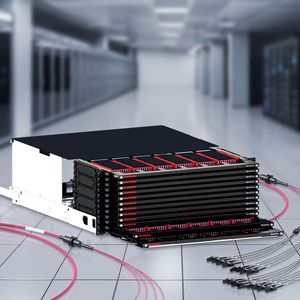

Daraus ergibt sich ein breites Einsatzspektrum. Das System eignet sich für Server- und Whitespace-Räume mit 19“-Schranksystemen in Rechenzentren, ebenso für so genannte Meet-Me-Räume, die Verteilung in Co-Location-Rechenzentren und Telekommunikationsanwendungen mit Spleißmöglichkeit für Single- und Ribbon-Fasern.

Es zeigt nach Herstellerangeben seine Stärken auch in Serverräumen mit unterschiedlichen Packungsdichten, sei es flexibel mit niedriger oder hoher Verkabelungsdichte. Versatray findet zudem Anwendung in Spine-Leaf-Architekturen sowie in Ethernet- und Fiber-Channel-Projekten.

Das Produkt ist nicht zum Verkauf, zur Einfuhr oder zur Verwendung in den USA verfügbar.
