Überzeugungsarbeit für das Schwungrad

Außerdem macht Knabl einen weiteren Punkt geltend: „Bei der Überwachung der Schwungrad-Anlagen sind im Wesentlichen zwei Parameter relevant“, führt er aus, „die Lagertemperatur und die Umdrehungszahl.“

Beides lasse sich, neben anderen Betriebsdaten, vom PC aus überwachen. Die Überwachung von Batterien sei jedoch erheblich komplexer. Vor allem gebe es keine Daten, die mit vergleichbarer Eindeutigkeit Aufschluss über die Funktionstüchtigkeit gäben.

Schwierigkeiten verursachten vor allem das Verstauen der tonnenschweren Anlage sowie die gering erscheinenden 15 Sekunden Überbrückungszeit bei Volllast, die das System garantiert.

Die Zeit zwischen Stromausfall und dem Starten des ersten von zwei Dieselaggregaten mit je 400 Kilo-Volt-Aamper war für die am Entscheidungsprozess beteiligten Verantwortlichen zunächst einmal unheimlich. Tatsächlich gelten 15 Minuten Überbrückungszeit durch Batterien bis heute vielerorts als Richtwert. Er hat sich in den Zeiten der Mainframe-Computer entwickelt, die innerhalb von 15 Minuten in einen gesicherten Ruhezustand geführt werden konnten.

Was die USV leisten muss

Inzwischen aber haben sich die Rahmenbedingungen geändert. Heute schaltet die im Rack integrierte Server-Temperaturüberwachung einen 15-Kilowatt-Blade-Server-Schrank nach zirka 45 Sekunden ohne Kühlung wegen Überhitzung ab, unabhängig von der verbleibenden Batteriekapazität.

„Außerdem“, ergänzt Knabl, „ist es unrealistisch, dass ein Fehler innerhalb von 15 Minuten gefunden und behoben werden kann. Bei einem Notfall brauchen wir schon einen Gutteil der Zeit, bis wir überhaupt an Ort und Stelle sind.“

Präzisionsarbeit

Das Neubauprojekt startete im November 2010, nach einigen Umplanungen konnte der Bau Anfang Juli 2011 beginnen, mit sehr engen Terminen für die einzelnen Gewerke. Allerdings war nur die Einbringung der zwei Meter hohen, mehr als zwei Tonnen schweren USV-Schränke kniffelig.

Bildergalerie

Bildergalerie mit 17 Bildern

Dabei wäre es, so Knabl, fast zu Reibereien gekommen, im wahrsten Sinn des Wortes: „Zwischen der Oberkante der Schränke und dem Türrahmen waren nur wenige Millimeter Luft.“

Außerdem gab es zunächst einen einen Software-Fehler, der kurz nach der Inbetriebnahme auftrat. Dieser konnte unmittelbar, übers Wochenende behoben werden. Seither laufen die Anlagen fehler- und störungsfrei und haben einiges an Stromausfällen im Millisekunden-Bereich aufgezeichnet und gepuffert und bei Spannungseinbrüchen die Last mit einem sauberen Sinus versorgt.

Ergänzendes zum Thema

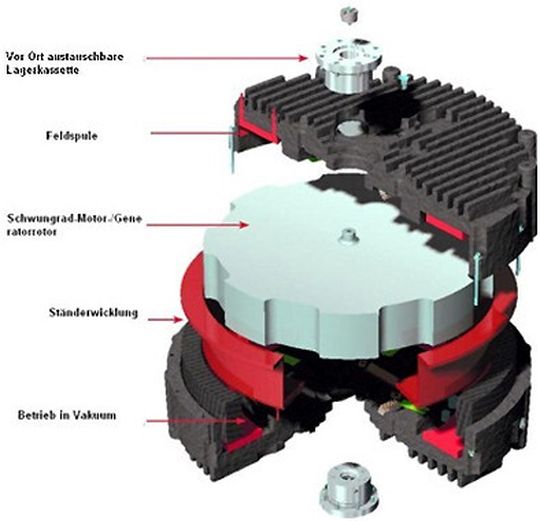

Die Schwungradtechnik von Active Power

Die Parallel-Online-Systeme „Clean Source UPS des US-Herstellers Active Power nutzen anstelle von Batterien ein Schwungrad (Flywheel), das kinetische Energie in rotierenden Massen speichert. Im Normalbetrieb dreht es sich mit gleichbleibender Geschwindigkeit; die Last wird aus dem Versorgungsnetz gespeist, wobei die USV sicherstellt, dass die Verbraucher mit einem sauberen Sinus versorgt werden. Wird der Stromfluss unterbrochen, wirkt das magnetische Feld des rotierenden Schwungrades als Generator, der die kinetische Energie in elektrische umwandelt.

Moderne IGBT-Leistungselektronik (Bipolartransistor mit isolierter Gate-Elektrode; Insulated Gate Bipolar Transistor) im Netzstromrichter kompensiert sämtliche in IEEE (Institute of Electrical and Electronics Engineers) aufgeführten Spannungsstörungen; bei einer Überschreitung der Grenzwerte schaltet das System unterbrechungsfrei auf die Versorgung über das Schwungrad um.

Bie Hexal reicht die gespeicherte Energie für eine Überbrückungszeit von mindestens 15 Sekunden bei Volllast aus. Das reicht für die Absicherung von Kurzzeitausfällen, die mit einer Dauer von maximal einer Sekunde deutlich über 90 Prozent aller Stromausfälle in mitteleuropäischen Stromnetzen ausmachen, sowie bei längeren Ausfällen für die Übergabe der Last an die Notstrom-Ersatzanlage.

Ende gut, alles gut

Die beiden Projektleiter Thomas Knabl und Sebastian Schmidmeier hatten sich mit ihrem Projekt um den deutschen Rechenzentrumspreis beworben, und gewonnen. Die Besucher der zugehörigen Kongressmesse „Future Thinking“ wählte es für den Publikumspreis aus (siehe: Abbildung 16).
