Das Potenzial von Co-Packaged Optics und optischen Wellenleitersubstraten Der Sprung zur Fiber-to-the-Chip-Technologie

Ein Gastbeitrag von Andreas Matiss* 4 min Lesedauer

Anbieter zum Thema

CPO hat das Potenzial, die Architektur von KI-Systemen grundlegend zu verändern: durch effizienteren Stromverbrauch, größere Skalierbarkeit, höhere Verbindungsdichte, schnellere Übertragung und die Reduktion von Engpässen. Perspektivisch spielen direkte optische Verbindungen und damit Glas als Trägermaterial die Hauptrollen.

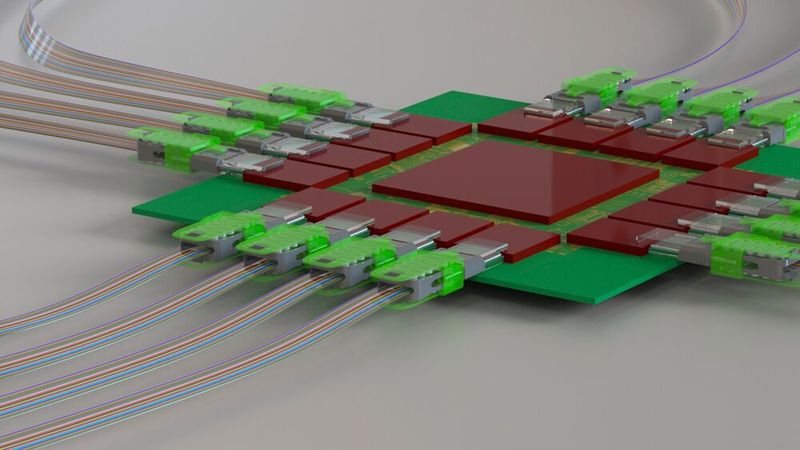

Derzeit sind CPOs, Abkürzung für Co-Packaged Optics en vogue, zukünftig sind direkte optische Verbindungen gefragt.(Bild:  Corning)
Derzeit sind CPOs, Abkürzung für Co-Packaged Optics en vogue, zukünftig sind direkte optische Verbindungen gefragt.
(Bild: Corning)

Netzwerke in Rechenzentren entwickeln sich rasant weiter – ein Prozess, der durch den Aufstieg der künstlichen Intelligenz (KI) und die verstärkte Nutzung von KI-Clustern zusätzlich beschleunigt wurde. Nvidia beispielsweise plant, in den nächsten fünf Jahren jährlich mehrere Millionen KI-optimierte GPU-Einheiten auszuliefern.

Für den Aufbau dieser Netzwerke werden jährlich mehrere zehn Millionen Transceiver benötigt, die Daten mit Höchstgeschwindigkeiten von 1,6 Terabit pro Sekunde (TBit/s) und 3,2 TBit/s übertragen. Branchenanalysten prognostizieren, dass die Zahl der Transceiver pro Grafikprozessor (GPU) künftig auf mehr als zehn pro Beschleuniger ansteigen könnte – ein etwa zehnfacher Anstieg des Bedarfs an optischer Konnektivität im Vergleich zu heutigen Implementierungen.

Der Energieverbrauch dieser Systeme ist erheblich. Ein standardmäßiger, steckbarer Ethernet-Transceiver benötigt aktuell rund 20 Watt. Bei der nächsten Generation der Sende-/Empfängereinheiten dürfte sich der Stromverbrauch nahezu verdoppeln. Schon 2024 werden Transceiver weltweit etwa 200 Megawatt (MW) zusätzliche Leistung erfordern.

Co-Packaged Optics (CPO): Effizienzsteigerung durch Integration

Bei einem erwarteten zehnfachen Anstieg der optischen Konnektivität könnte der jährliche Energiebedarf für Transceiver auf bis zu 2 Gigawatt (GW) steigen, was der Leistung eines großen Kernkraftwerks entspricht. Dieser Wert schließt nicht den zusätzlichen Stromverbrauch für Host-seitige Elektronik ein, die erforderlich ist, um Daten von integrierten Schaltkreisen zum Frontplatten-Transceiver zu übertragen. Um diesen untragbaren Energiebedarf zu reduzieren, sind dringend neue Technologien und Ansätze erforderlich.

Co-Packaged Optics (CPO) gilt als die vielversprechendste Technologie, um den Energieverbrauch signifikant zu senken. Bei diesem Ansatz wird das elektro-optische Wandlermodul vom Frontplatten-Transceiver näher an die CPU oder GPU verlagert – idealerweise direkt auf das Substrat des Prozessorgehäuses. Dadurch werden elektrische Verluste durch Kupferleitungen minimiert, was eine deutlich Energie-effizientere Datenübertragung ermöglicht.

Im Vergleich zu steckbaren Transceivern können CPO-Module den Stromverbrauch um mehr als 50 Prozent senken, in manchen Fällen sogar um bis zu 75 Prozent.

Diese Einsparungen resultieren nicht nur aus dem Wegfall verlustbehafteter Kupferleitungen, sondern auch aus der möglichen Vereinfachung oder Eliminierung des digitalen Signalprozessors (DSP), der üblicherweise zur Signalstabilisierung über längere elektrische Leitungen erforderlich ist. Ein weiterer Vorteil ist die geringere Latenz, da Signale in einem CPO-System weniger Vor- und Nachbearbeitung benötigen, um fehlerfrei übertragen zu werden. Somit bietet CPO eine Kombination aus hoher Übertragungsgeschwindigkeit, niedrigem Stromverbrauch und geringer Latenz – wesentliche Eigenschaften für moderne KI-Netzwerke.

Glas als Schlüsseltechnologie für die nächste Generation von CPO

Glas spielt eine zentrale Rolle in der Weiterentwicklung von Co-Packaged Optics. Um den elektro-optischen Wandler – häufig ein Silizium-Photonik-Chip – so nah wie möglich an die CPU oder GPU zu bringen, bedarf es neuer Aufbau- und Verbindungstechnologien. Diese müssen sowohl großflächige Substrate als auch optische Verbindungen zwischen den Chips ermöglichen.

Herkömmliche organische Substrate stoßen hier an ihre Grenzen, da sie aufgrund ihres höheren Wärme-Ausdehnungskoeffizienten nur begrenzt skalierbar sind. Glas hingegen kann mit einem optimierten Wärme-Ausdehnungskoeffizienten gefertigt werden, was größere und stabilere Substrate ermöglicht.

Zusätzlich bietet Glas hervorragende optische Eigenschaften. Es kann so behandelt werden, dass integrierte Lichtwellenleiter entstehen, die ähnlich wie Glasfasern Licht effizient übertragen und in Silizium-Photonik-Chips oder optische Fasern einkoppeln können. Dies macht Glas zu einem idealen Material für fortschrittliche CPO-Anwendungen.

Co-Packaged Optics: Zukunftsperspektiven

Die Kombination von elektrischen und optischen Verbindungen auf einem Glas-Substrat löst außerdem das Problem der Verbindungsdichte, das insbesondere beim Aufbau großer KI-Cluster relevant ist. Während herkömmliche Glasfaserverbindungen durch ihren Durchmesser von 127 Mikrometer (µm = ein Millionstel Meter) begrenzt sind, erlauben Glaswellenleiter eine deutlich höhere Wellenleiterdichte und damit deutlich mehr Ein- und Ausgangsleitungen.

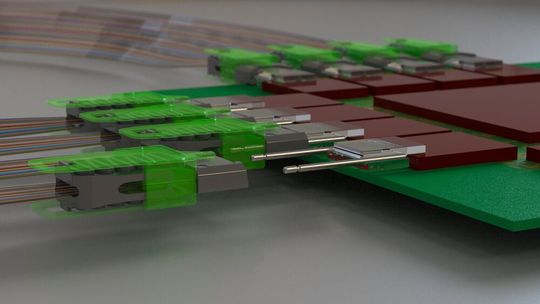

Die Zukunft gehört Kombinationen von elektrischen und optischen Verbindungen auf einem Glas-Substrat. (Bild:  Corning)
Die Zukunft gehört Kombinationen von elektrischen und optischen Verbindungen auf einem Glas-Substrat.
(Bild: Corning)

Zudem könnten integrierte Glaswellenleiter komplette optische Systeme auf einem einzigen Substrat ermöglichen, bei denen photonische Schaltkreise direkt miteinander kommunizieren, ohne dass separate Glasfaserverbindungen erforderlich sind. Dies würde die Bandbreite der Chip-zu-Chip-Kommunikation erheblich erhöhen.

Jetzt Newsletter abonnieren

Täglich die wichtigsten Infos zu RZ- und Server-Technik

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung. Die Einwilligungserklärung bezieht sich u. a. auf die Zusendung von redaktionellen Newslettern per E-Mail und auf den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern (z. B. LinkedIn, Google, Meta).

Aufklappen für Details zu Ihrer Einwilligung

Eine kürzlich veröffentlichte Studie zu den Vorteilen von CPO in Rechenzentrums- und KI-Supercomputernetzwerken der nächsten Generation zeigt, dass die höhere Bandbreite von CPO den Bau von 112 TBps-Switches und darüber hinaus ermöglicht. Dies eröffnet neue Möglichkeiten für die Netzwerkarchitektur, etwa durch vereinfachte und effizientere Netzwerke mit besserer Lokalisierung der Datenflüsse.

*Der Autor
Dr. Andreas Matiss promovierte an der Universität Duisburg-Essen im Bereich Halbleitertechnologien und Optoelektronik. Anschließend arbeitete er bei u2t photonics (heute Coherent), wo er die Entwicklung III-V-basierter optoelektronischer Bauelemente für die kohärente optische Langstreckenkommunikation leitete.
Im Jahr 2012 wechselte er zu Corning Optical Communications in Berlin. Dort leitet er derzeit die Abteilung für Optische Komponenten und Integration innerhalb der Sparte OCS Technology. In dieser Funktion ist er für die Entwicklung innovativer optischer Verbindungslösungen für fortschrittliche photonische Gehäuse verantwortlich.

Er sagt: Perspektivisch könnten direkte optische Verbindungen eingeführt werden, die den Bedarf an Compute-Switches eliminieren und die Bandbreite für KI-Anwendungen massiv erweitern. Als am besten geeignetes Material wird Glas hierbei eine entscheidende Rolle spielen.
