Eine Roadmap für die Datacenter-Verkabelung, Teil 3: Optimierung der Kabeltrassen Geordnet, nicht geknotet: Die Kabelführung im Rechenzentrum

Anbieter zum Thema

Legrand - Soest (D)

dtm Datentechnik Moll GmbH

Rosenberger-OSI GmbH & Co. OHG

DeRZ - Deutsche Rechenzentren GmbH

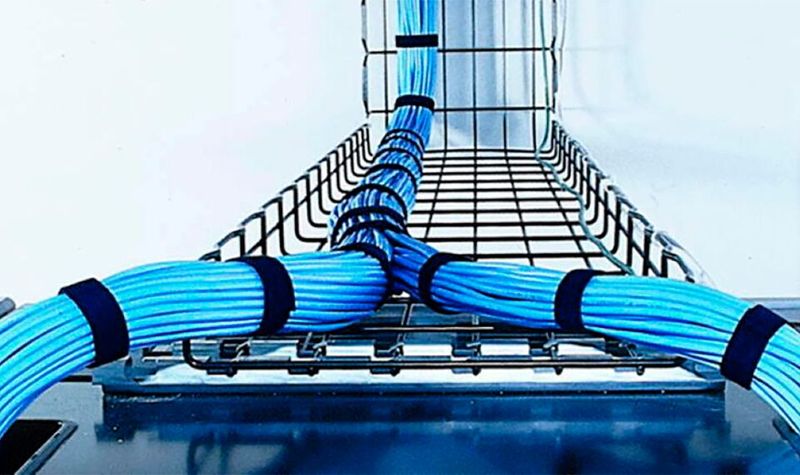

Der Weg ist das Ziel. Die richtige Kabelführung kann den berüchtigten Kabelsalat vermeiden und Effizienzgewinne bringen.

In dieser vierteiligen Serie möchten wir das Thema „Roadmap für die Verkabelung“ Schritt für Schritt näher beleuchten. Im ersten Teil der Serie für ein effektives Verkabelungssystem stand die vorausschauende Planung im Mittelpunkt. Im zweiten Teil ging es um die Bedeutung von Qualitätskomponenten. Der dritte Teil befasst sich mit der Planung und Optimierung der Verkabelung. Dadurch können der Verkabelungsaufwand und damit die Installationszeit und -kosten minimiert werden.

Eine Roadmap für die Verkabelung, Teil 1

Die gute Planung für eine zukunftsfähige Dateninfrastruktur

Eine Roadmap für die Datacenter-Verkabelung, Teil 2

Die Rolle hochwertiger Verbindungskomponenten in Rechenzentren

Für viele Technikbegeisterte ist der Kabelsalat der Normalfall. Dass dies in einem ordentlichen Rechenzentrum nicht passieren darf, liegt auf der Hand. Hier einige Tipps:

Signalstörungen reduzieren: Ein gutes Kabel-Management reduziert die Wahrscheinlichkeit von Signalstörungen oder Übersprechen zwischen Kabeln. Die Anordnung und Trennung von Strom- und Datenkabeln reduziert das Risiko elektromagnetischer Interferenzen erheblich. Dies gewährleistet eine zuverlässige Datenübertragung, reduziert Datenfehler und erhält die Integrität wichtiger Informationen.

Kabeltrassen und Kabelkanäle: Diese Systeme bieten definierte Wege für Kabel und stellen sicher, dass sie ordnungsgemäß verlegt und organisiert sind. Kabeltrassen und -kanäle erleichtern auch die Trennung von Kabeln, verhindern Störungen und vereinfachen die Wartung.

Kabelbinder und Klettbänder: Diese einfachen, aber wirkungsvollen Hilfsmittel helfen, Kabel zu sichern und zu bündeln, um Unordnung zu vermeiden und Ordnung zu schaffen. Sie erleichtern die Identifikation und Rückverfolgbarkeit von Kabeln bei der Fehlersuche und Wartung.

Patch-Felder und Kabeletiketten: Patch-Felder zentralisieren Kabelverbindungen und bieten eine klare und strukturierte Schnittstelle für die Verwaltung von Netzwerkverbindungen. Kabeletiketten in Verbindung mit einer genauen Dokumentation helfen bei der Identifizierung bestimmter Kabel und vereinfachen die Wartung.

Kabelverwaltungssoftware: Moderne Rechenzentren verwenden häufig Kabelverwaltungssoftware, die eine visuelle Darstellung von Kabel-Layouts bietet, die Kabelverfolgung erleichtert und bei der Kapazitätsplanung hilft.

Keine Kabelkanalüberlastung: Kabelkanäle, die von der Decke herabhängen, sollten groß genug sein, damit die Kabel nicht gequetscht werden. Überlastete Kabelkanäle können auch zu schwer werden und eine Gefahr darstellen, wenn sie von der Decke fallen.
Nicht benötigte Kabel sollten entfernt werden, anstatt sie an beiden Enden abzuschneiden und im Kabelkanal zu belassen. Es schadet nie, mindestens einmal im Jahr eine Bestandsaufnahme aller Freileitungen durchzuführen und sicherzustellen, dass alle nicht mehr benötigten Kabel entfernt werden.

Trotzdem und immer wieder

Die Installation von Kabelkanälen ist zwar kostspielig, kann aber die Organisation eines Rechenzentrums erheblich erleichtern. Kabelkanäle sind schnell mit Kabeln gefüllt, die dort nicht hingehören, zum Beispiel lose Strom- und KVM-Kabel. Ein überfüllter Schrank kann auch dazu führen, dass Kabel in Bodennähe gequetscht werden, was zu einer Verschlechterung des Signals führt.

Farbcodierung der Kabel: Die Verwendung einer einzigen Farbe wirkt professionell. Die Verwendung von Kabeln in verschiedenen Farben kann jedoch helfen, Ordnung zu halten und die Fehlersuche zu erleichtern, wenn Sie sich die Zeit genommen haben, einen Farbstandard einzuführen.

Kabelbeschriftung: Wer schon einmal ein Rack oder einen Schrank voller Geräte übernommen haben, weiß wahrscheinlich, wie hilfreich es ist, wenn jedes Kabel an beiden Enden beschriftet ist. Es lohnt sich, auch kurze Kabelabschnitte zu beschriften, besonders wenn mehrere Stromkreise in kurzer Zeit überprüfbar sein müssen. Es ist sicherlich zeitaufwändige, aber Rechenzentrumsmitarbeiter werden diese Zeit zurückbekommen, wenn sie zum ersten Mal genau wissen, welches Kabel Sie prüfen müssen, anstatt sich durch ein Durcheinander von unmarkierten Kabeln wühlen zu müssen.

Die richtige Größe: Die Kabelkanäle an der Decke müssen groß genug sein. In Unternehmen gibt es fast immer eine große Anzahl von Kabeln, die im gesamten Gebäude in Lüftungskanälen, an der Decke und in verschiedenen Stockwerken verlegt sind. In vielen gewerblichen Anwendungen sind Kabelkanäle erforderlich, um die Kabel im gesamten Gebäude zu verlegen, ohne andere Kabel zu behindern.
Kabelrinnen sind sehr praktisch, aber viele Unternehmen machen einen häufigen Fehler: Sie überlasten die Kabelrinnen. Wenn das passiert, können die Kabel gequetscht werden, was zu Netzwerkproblemen führt. Außerdem erschweren überlastete Kabelkanäle die Verwaltung und den Austausch defekter Kabel. Datacenter-Mitarbeiter sollten daher sicherstellen, dass die in ihrem Unternehmen verwendeten Kabelkanäle groß genug sind, um die Anzahl der Kabel sicher aufzunehmen.

Keine Kabelbündel: Das Wichtigste bei der Installation von Kabeln ist, dass das Bündeln von Ethernet-Kabeln vermieden wird. Das Bündeln von Kabeln führt letztendlich zu einer Verschlechterung der Leistung der Kabel. Datacenter-Mitarbeiter sollten auch darauf achten, dass alle Ethernet-Kabel miteinander verdrillt sind, um elektromagnetische Störungen zu vermeiden.

Niemals zusätzliche Verdrillungen: Netzverantwortliche sollten darauf achten, dass alle Ethernet-Kabel (Kupferkabel) und Glasfaserkabel getrennt voneinander verlegt werden. Das Gewicht ihrer hochwertigen Ethernet-Kabel kann die Glasfaserkabel zerquetschen, wenn sie die Glasfaser- unter den Ethernet-Kabeln verlegt haben.

Knickfestigkeit: Außerdem ist es von Vorteil, zusätzliche Kabel vorrätig zu haben. Bei der Verlegung von Ethernet-Kabeln ist darauf zu achten, dass zusätzliche Verdrehungen vermieden werden, da diese das Kabel belasten können - und das führt letztendlich zu einer Verschlechterung der Leistung.
Andere Maßnahmen, die das Kabel belasten können, sind das Biegen von Ethernet-Kabeln über den Biegeradius hinaus, das Ausüben von Druck oder das Befestigen mit Kabelbindern und das Erzeugen von Spannungen in Hängekabeln.

Kabel-Management: Das Handling der Kabel ist ebenfalls wichtig, um sicherzustellen, dass die Verkabelungsinfrastruktur für maximale Effizienz und Zuverlässigkeit bereitstellen kann. Kabel-Management-Produkte wie Kabelträger, Kabelbinder und Kabelkanäle können dazu beitragen, dass die Kabel geordnet bleiben und sich nicht verheddern, wodurch das Risiko von Ausfallzeiten und anderen Problemen verringert wird.
